MTOOL 2D

Cliente: PETROBRAS

O MTOOL2D é um programa utilizado em simulações numéricas de problemas de geomecânica usando o Método dos Elementos Finitos (MEF). Esse programa é composto pela integração de um pré- e um pós-processador gráfico.

O pré-processamento (módulo MTOOL) é realizado em um ambiente gráfico-interativo para a geração de malhas de elementos finitos bidimensionais. O MTOOL é responsável pela definição da geometria e topologia do modelo, sendo suportado por uma estrutura de dados topológica que permite assegurar a consistência do modelo durante a sua criação.

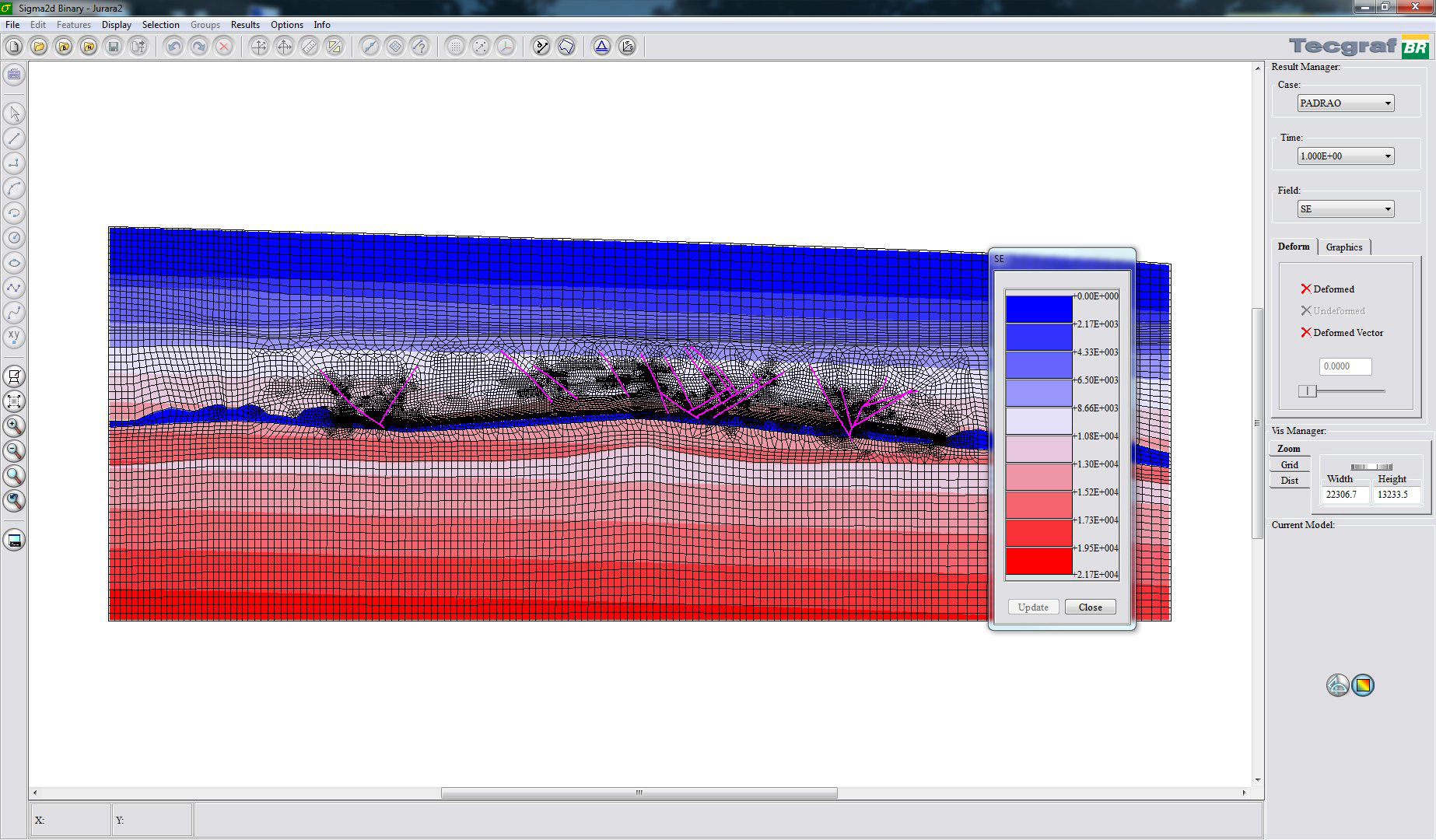

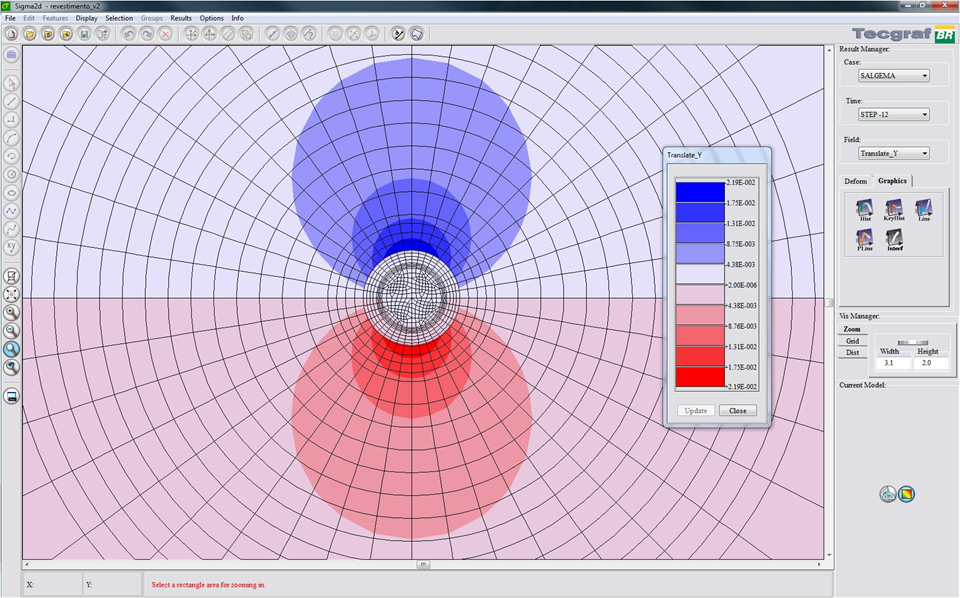

O pós-processamento (módulo MVIEW) é realizado em um ambiente gráfico-interativo para visualização dos resultados provenientes de uma análise numérica usando o MEF. O MVIEW apresenta uma representação única de malhas de elementos finitos convencional, obtida com base no modelo geométrico definido no módulo MTOOL. Neste ambiente, o usuário pode realizar operações típicas de modelos de elementos finitos como, por exemplo, consultas à incidência nodal de cada elemento finito da malha.

Este módulo fornece informações qualitativas e quantitativas sobre a malha e os resultados referentes à mesma. A análise quantitativa é feita através de gráficos de resposta e funções de consulta. A análise qualitativa consiste basicamente na representação visual de resultados que podem ser de dois tipos: escalares - como componentes de tensão ou campo de temperatura - e vetoriais - tais como campo de deslocamentos ou campo de velocidades. Esse módulo permite ainda a visualização de animações (filmes) das respostas de um determinado caso e campo, ao longo das diversas etapas de uma análise numérica.

No MTOOL2D, os atributos da simulação são gerenciados por um módulo, denominado ESAM, que permite a configuração dos atributos no modelador para o uso em diferentes tipos de problemas de engenharia.
